LF합성형거더

04_LF 합성형 거더의 구조적 특허상세

  • 제작공정 단순화 및 비용절감
  • 멀티형 제작 장치
  • 정착장치 유도판
  • 거더 단면 최적화
  • 응력 분산 장치

제작공정 단순화 및 비용절감

문형 지주 설치에 의한 제작이 아닌 단순 멀티형 제작대를 이용

  • 제작설비 및 공정 단순화로 비용 절감
  • 제작장 소요면적 최소화
  • 대량생산 시스템 도입으로 공기 단축
  • 장지간 거더 제작시 전도방지에 유리
기존 합성거더 제작방식 LF 합성거더 제작 방식

멀티형 제작장치

롤러부 & 힌지부로 구성된 제작장치

프리스트레스 도입시 종방향 슬라이딩 가능

마찰 최소화, 프리스트레스 손실 최소화

롤러부 힌지부

정착장치 유도판

I-Girder 제작시 정착장치 유도판을 공장에서 부착함으로써 강연선의 이탈 또는 정착구의 위치변화를 원천 방지하여 정밀 시공 실현

타업체 거더 LF 거더

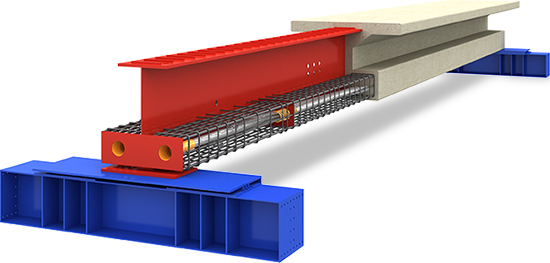

거더 단면 최적화

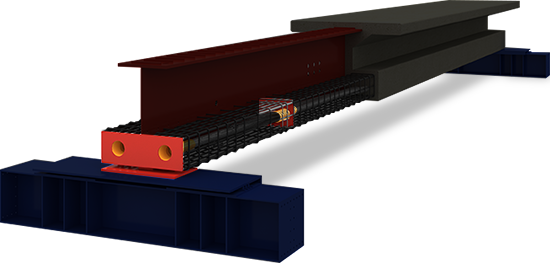

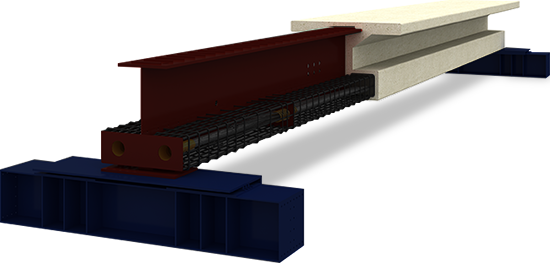

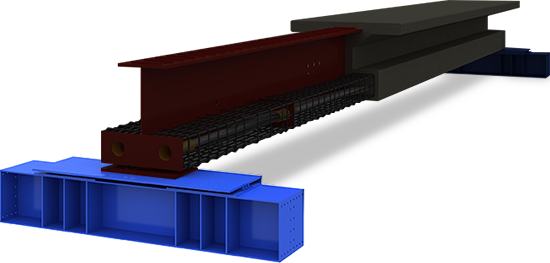

Hanging Steel Form

  • 콘크리트 응력상태“0”, 응력손실 없이 장기간 적치 가능
  • 콘크리트 자중을 강재가 부담

    발생 인장응력 감소로 단면 최적화 실현

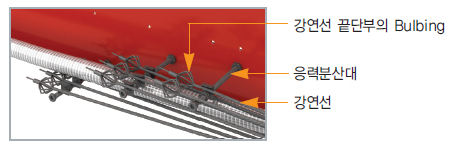

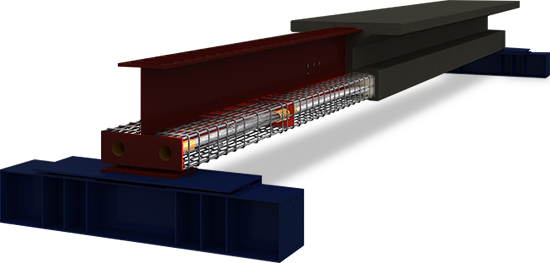

응력 분산 장치

  • 고정단 정착구의 강연선 위치를 효과적으로 배치하여 구조계산서 상 정확한 긴장력 도입 가능

  • 고정단에 발생하는 응력의 분산범위 확대 및 콘크리트 부착력 극대화

  • 정착구 응력 분산으로 균열 발생 방지
