01_LF 합성형 라멘 공법의 개요

공법의 개요

경간 길이에 맞게 제작된 합성거더를 교대 상단부에 놓여있는 회전롤러 위에 설치하여 거더자중 및 합성 전 고정하중에 의한 부모멘트를 감소시키고, 합성 후 고정하중, 활하중 작용시 라멘교 구조체로서 거동하도록 하는 합성형 라멘공법

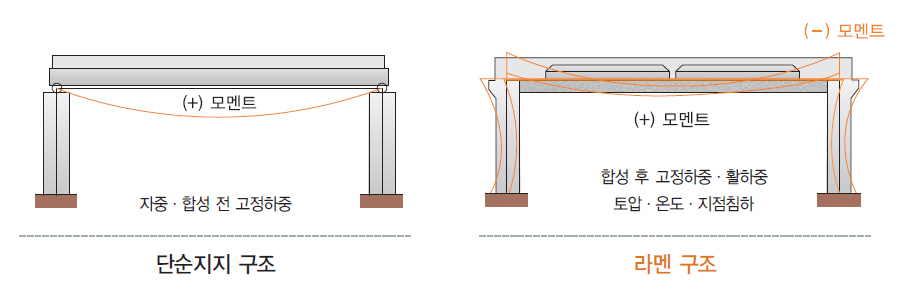

라멘 구조계 및 단면력 분포

  • 가설시
  • LF 합성거더의 자중
  • 단순지지 구조
  • 합성전
  • 바닥판, 복부, 가로보 콘크리트
  • 단순지지 구조
  • 합성후
  • 난간, 포장, 활하중, 토압
    건조수축, 온도변화, 지점침하 등
  • 라멘 구조
